西京學院郵件系統實施案列

雙機熱備外加TurboGate郵件網關

西京學院是具有研究生教育資格的普通高校， 同時也是國家批準的西北地區唯一一個自學考試綜合改革試點單位和主考院校。學校占地1391畝，校舍建筑面積近61萬平方米�，F(xiàn)設有基礎部、工程技術系、 機電工程系、經濟管理一系、經濟管理二系、人文科學系、藝術學院、醫學護理系、文理學院等9個系（部、院）和工程研究院、高等教育研究所、文化產業研究 所、藝術研究所、新聞傳播研究所及各專業教研室等40個教科研機構。開設27個本科專業，20個專科專業和30多個高等教育自學考試專業�，F(xiàn)有各類在校生 2.8萬多人。

隨著教育信息化的發展，響應國家對綠色校園的發展要求，西京學院立項在2013年建設西京學院郵件系統，郵箱用戶包括學院教職員和廣大的學生，根據15000郵箱用戶的首期系統規劃，使用雙機熱備方式建設以保障無間斷的高性能郵箱服務，經過詳細的市場調查、郵箱功能需求規劃、郵件系統性能測試、規范的招標流程后，TurboMail郵件系統以高性能、多功能、易維護的優勢中標，日前系統已經成功上線，TurboMail以這一成功實例正式進入陜西教育行業郵件系統市場。

類型	數量/型號	操作系統	軟件
郵件服務器	2臺/ IBM X3650 M4	RedHat 6.3	TurboMail V5.2.0
TurboGate郵件網關	1臺/ IBM X3650 M4	RedHat 6.3	TurboGate V5.2.0
存儲設備	1臺/IBM DS 4500

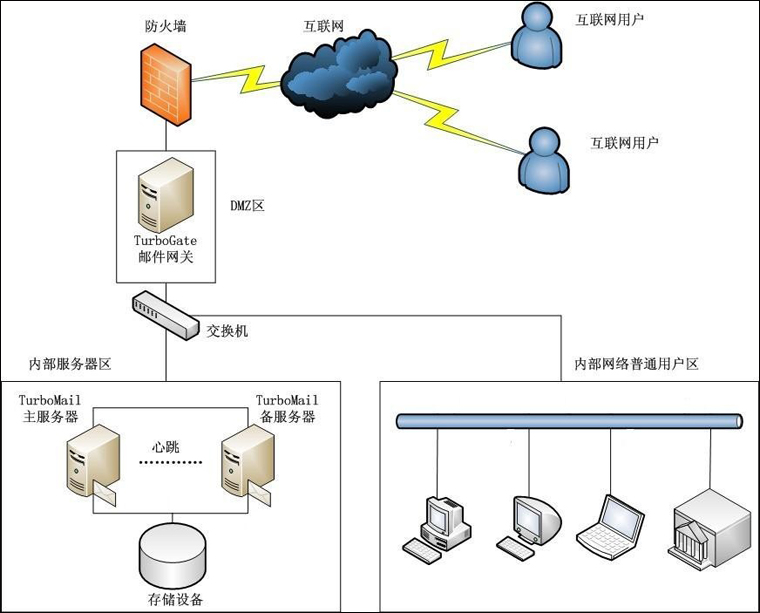

• 本套部署的結構外部采用TurboGate作為郵件網關，內部采用TurboMail作為內網郵件系統，此部署方法使得內網TurboMail郵件服務器不直接暴露在互聯網，而是通過SMTP協議經過TurboGate郵件網關再接入互聯網，從而保證了內網TurboMail郵件服務器的安全性。
• 為避免內網TurboMail郵件服務器服務中斷，保證其服務7*24小時運行， TurboMail郵件服務器采用基于共享存儲方式的雙機熱備方案。

客戶對TurboMail郵件的快速、穩定比較滿意，并對拓波公司的軟件研發提出了一些建議，并對售后服務提出了表?yè)P(yáng)。

基于存儲共享的雙機熱備是雙機熱備中最標準方案。對于這種方式，采用兩臺服務器，使用共享的存儲設備（磁盤陣列）。兩臺服務器可以采用互備、主從、并行等不同的方式。在工作過程中，兩臺服務器將以一個虛擬的IP地址對外提供服務，依工作方式的不同，將服務請求發送給其中一臺 服務器承擔。同時，服務器通過心跳線(目前往往采用建立私有網絡的方式)偵測另一臺服務器的工作狀況。當一臺服務器出現故障時，另一臺服務器根據心跳偵測 的情況做出判斷，并進行切換，接管服務。對于用戶而言，這一過程是全自動的，在很短時間內完成，從而對業務不會造成影響。由于使用共享的存儲設備，因此兩 臺服務器使用的實際上是一樣的數據，由雙機或集群軟件對其進行管理。

故障隔離，簡單的講，高可用（熱備）就是一種利用故障點轉移的方式來保障業務連續性。其業務的恢復不是在原服務器，而是在備用服務器。熱備不具有修復故障服務器的功能，而只是將故障隔離。

• TurboMail郵件服務器部署在內網，用戶收發內部郵件直接登入到TurboMail郵件服務器上進行收發。
• 用戶外發郵件到互聯網，首先通過TurboMail郵件服務器將郵件投遞到TurboGate郵件網關，經過TurboGate郵件網關反垃圾，發病毒等檢查后，若郵件正常，再將郵件投遞到互聯網上。
• 互聯網發送郵件到內網TurboMail郵件系統，首先需要先經過TurboGate郵件網關，在經過TurboGate郵件網關的反垃圾反病毒等掃描后，若正常則再將郵件投遞到內網TurboMail郵件服務器上。
• 為保證內網TurboMail郵件系統的7*24小時運行，內網TurboMail郵件系統采用基于共享存儲的雙機熱備的部署模式進行部署（郵件數據存放到存儲設備（磁盤陣列）上）。
